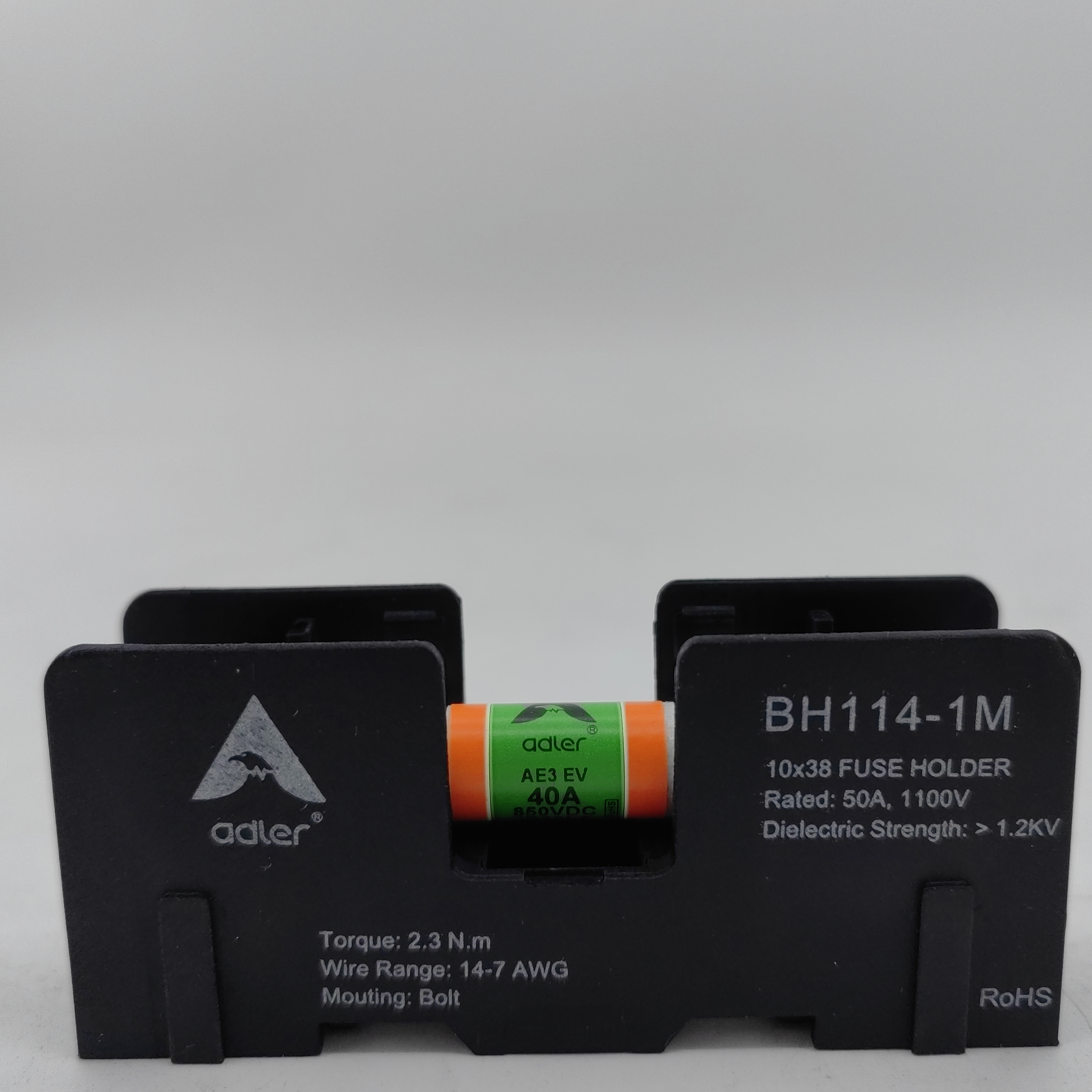

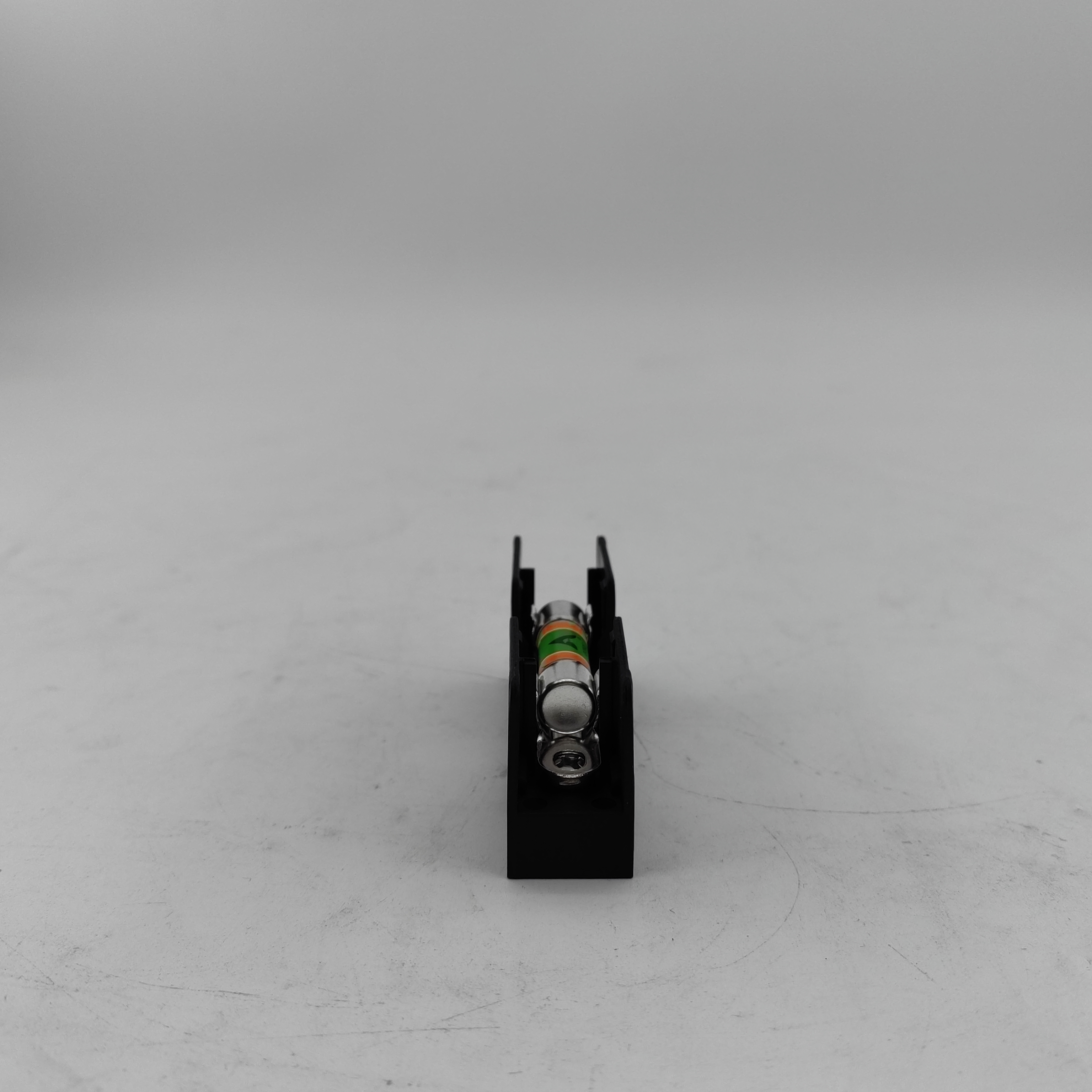

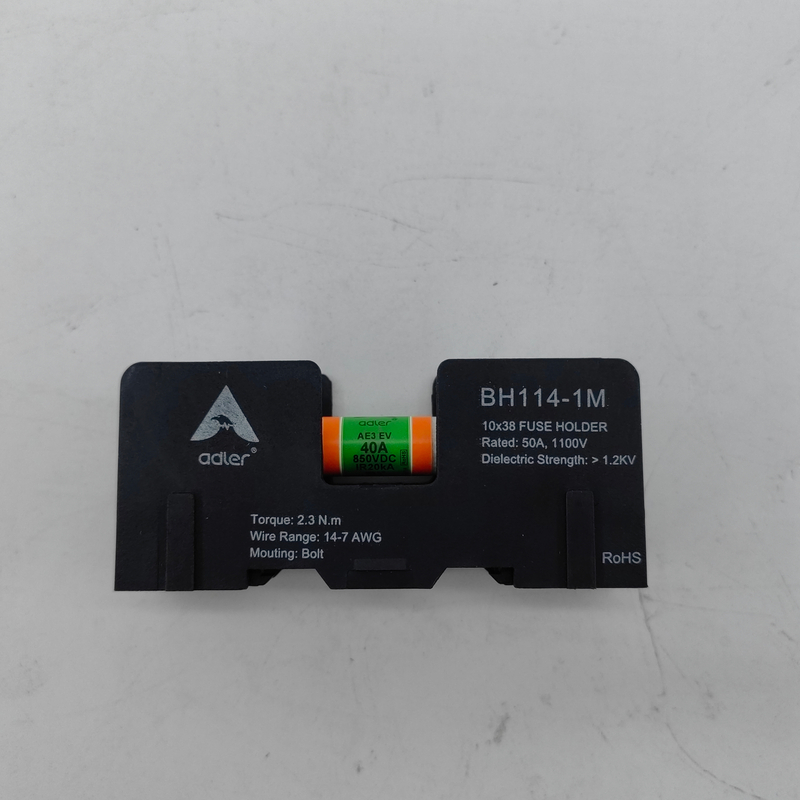

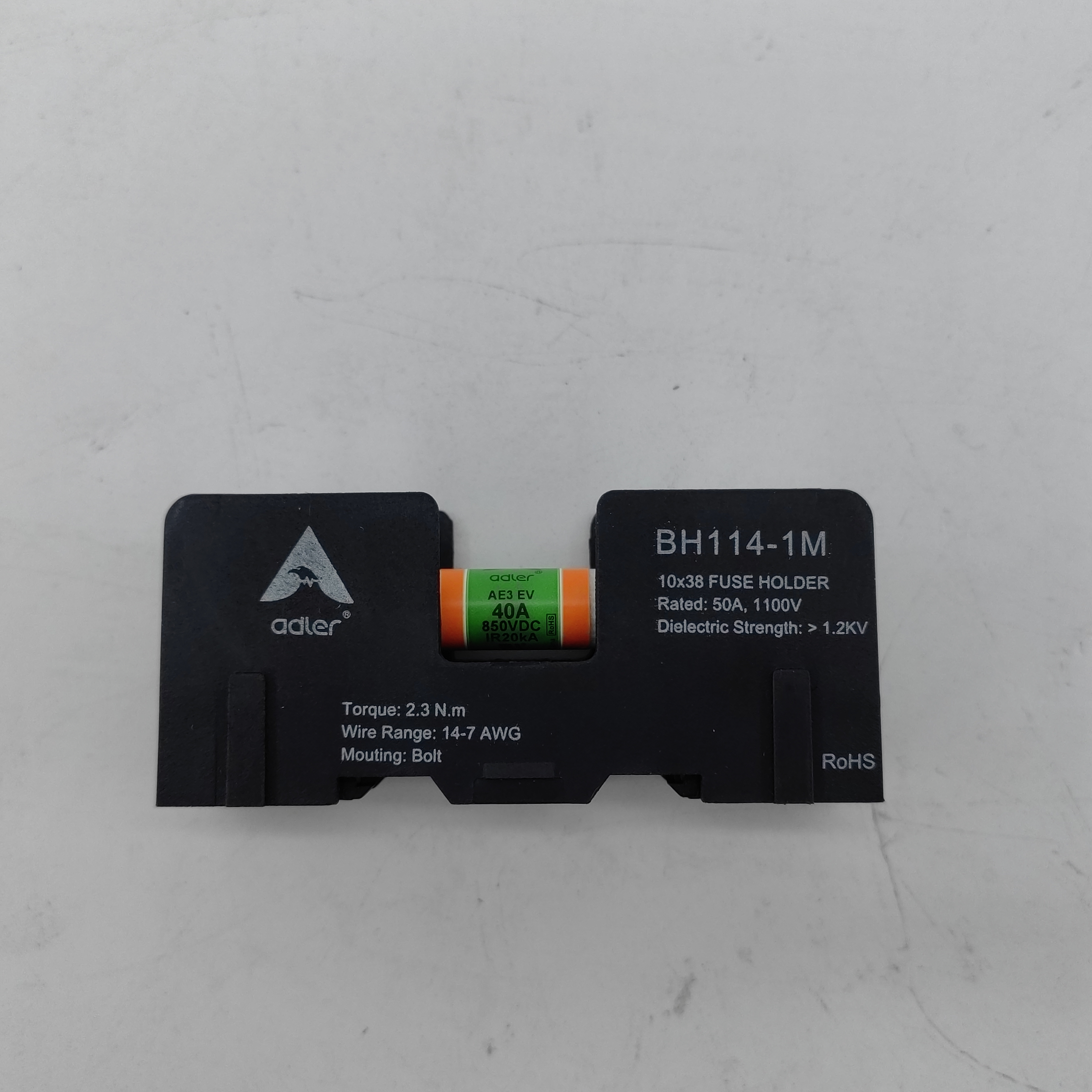

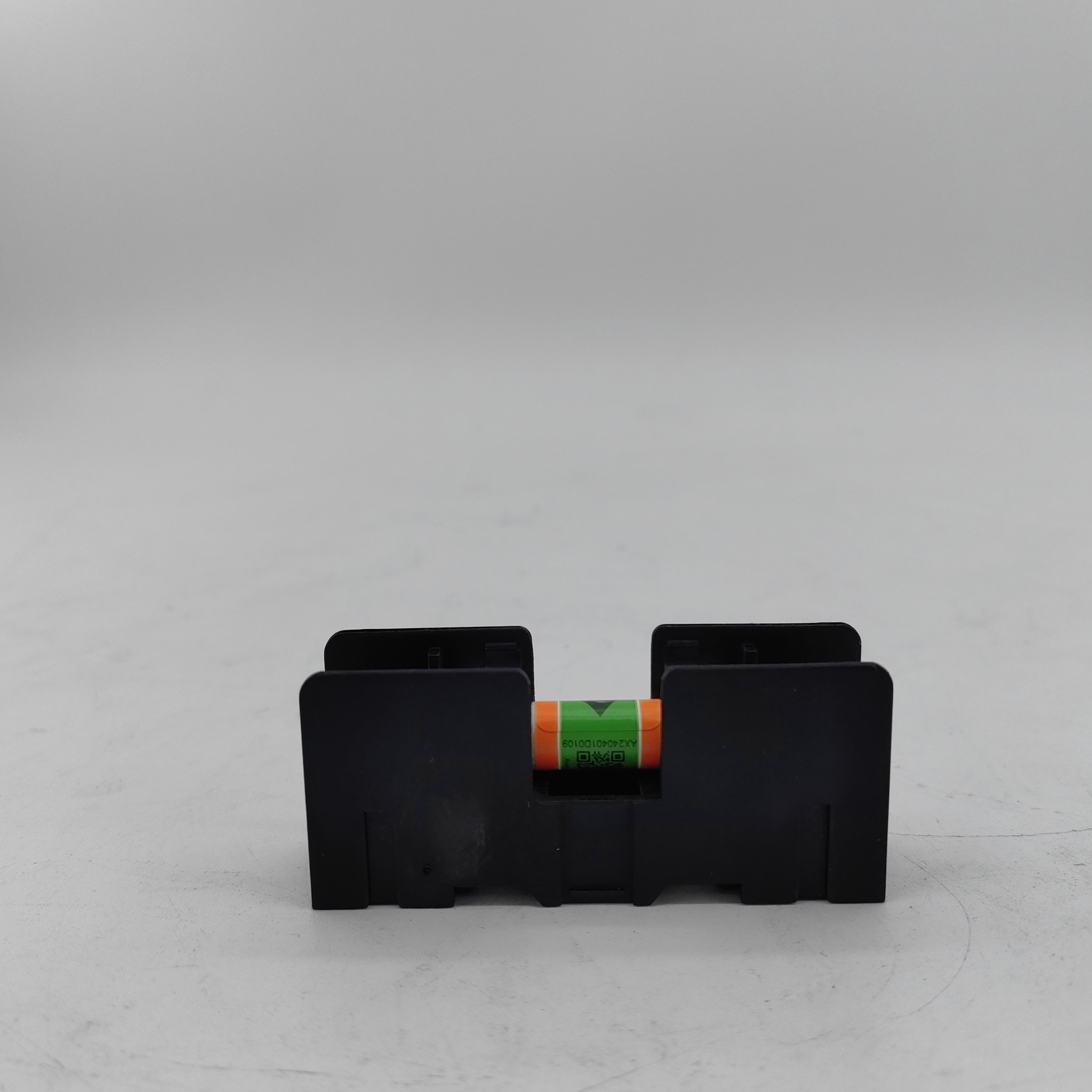

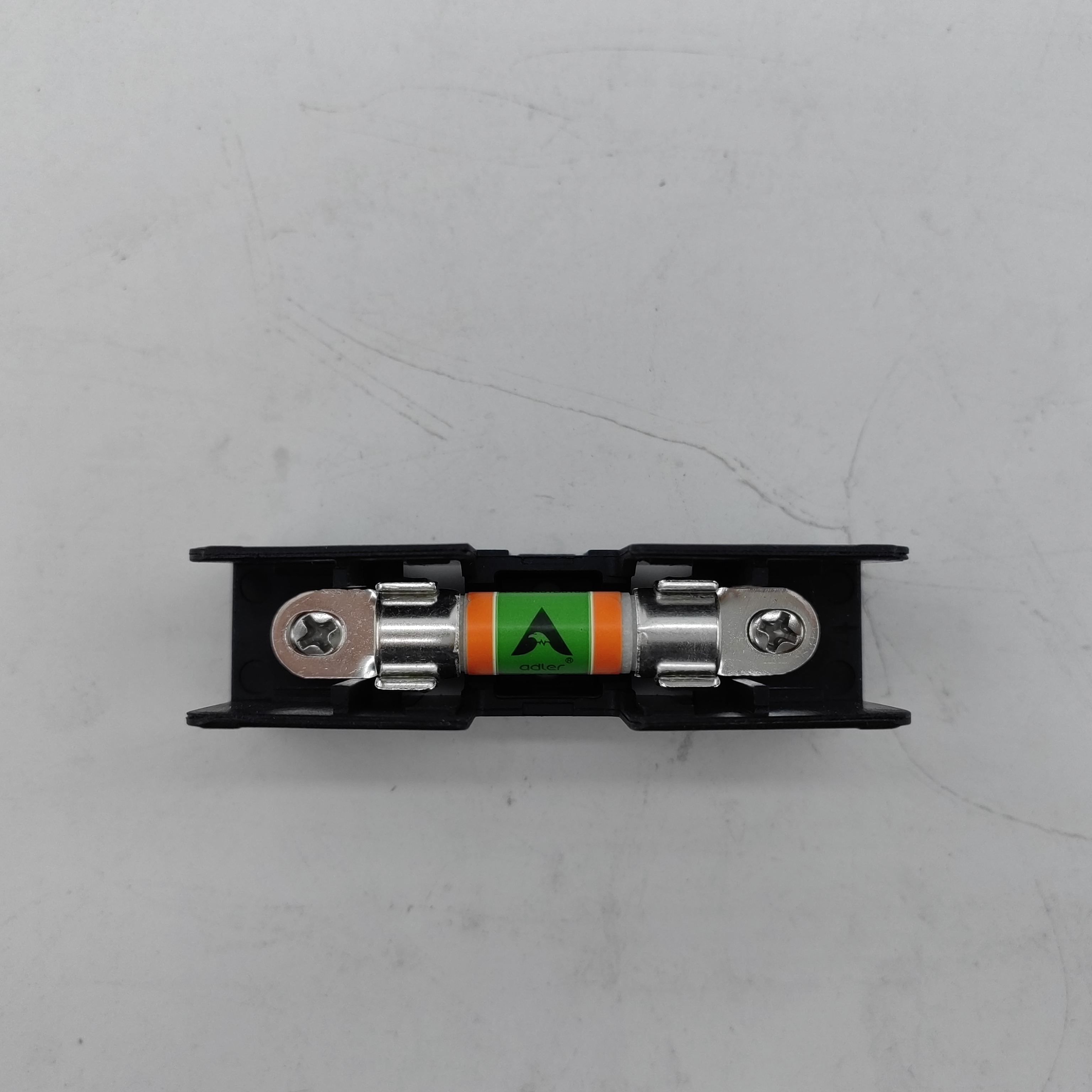

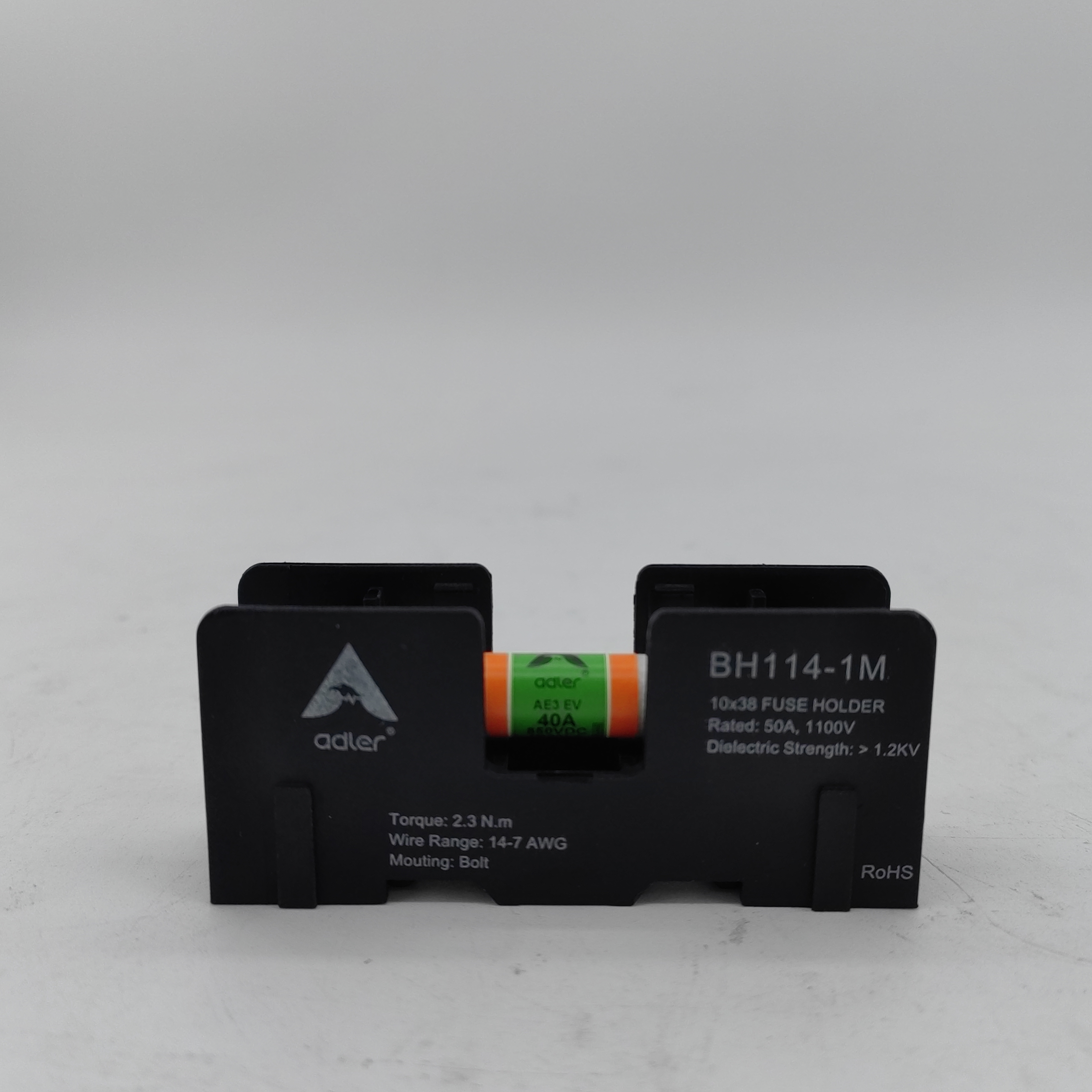

Detalle del portafusibles de 10x38 mm serie Alder BH114
 | Características
|
Montaje en riel flexible, fácil de instalar con tornillos o pernos
Para aplicaciones de múltiples postes, los soportes se pueden combinar en serie mediante un diseño deslizable simple.
Diseñado para fusibles de uso general.
| Presupuesto
|
| Tensión nominal | 1100 VCC |
| Corriente reactiva | 30A (clip); 50A (perno) |
| Rigidez dieléctrica | >1200V |
| Gama de cables | 14-7 AWG (1,6-8,4 mm²) |
| Esfuerzo de torsión | 2,3 Nm (20 pulgadas-libra) |
| Material de clip y terminales | Aleación de cobre estañado |
| Material del tornillo y la placa de presión cautiva | Acero galvanizado |
| Material de base | Termoplástico |
| Inflamabilidad del material | UL 94 V0 |
| Temperatura de funcionamiento | -40 ℃ a 125 ℃ |
| Número de pieza base |
| N/P de montaje con clip | N/P de montaje con perno | Polo |
| BH114-1C | BH114-1M | 1 |
| BH114-2C | BH114-2M | 2 |
| BH114-3C | BH114-3M | 3 |
| Número de pieza de la cubierta
|
| N/P de la cubierta | Indicador | Soporte de base a juego |
| BH114-CC | Sí | Montaje con clip |
| BH114-CL | Sí | Montaje de perno |
| BH114-CN | Sí | Montaje con clip, montaje con perno |

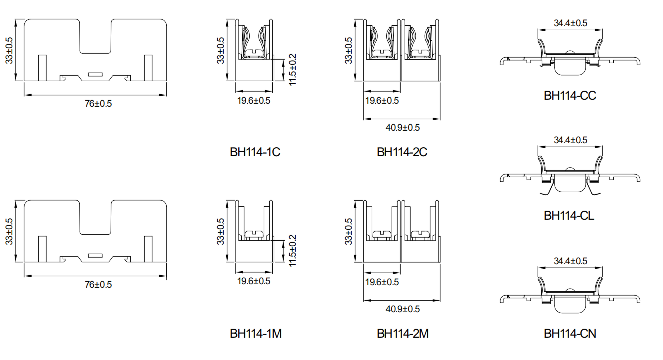

| Dimensions
|
