AE3
Alder
| 850 VCC: | |
|---|---|
| Cantidad: | |

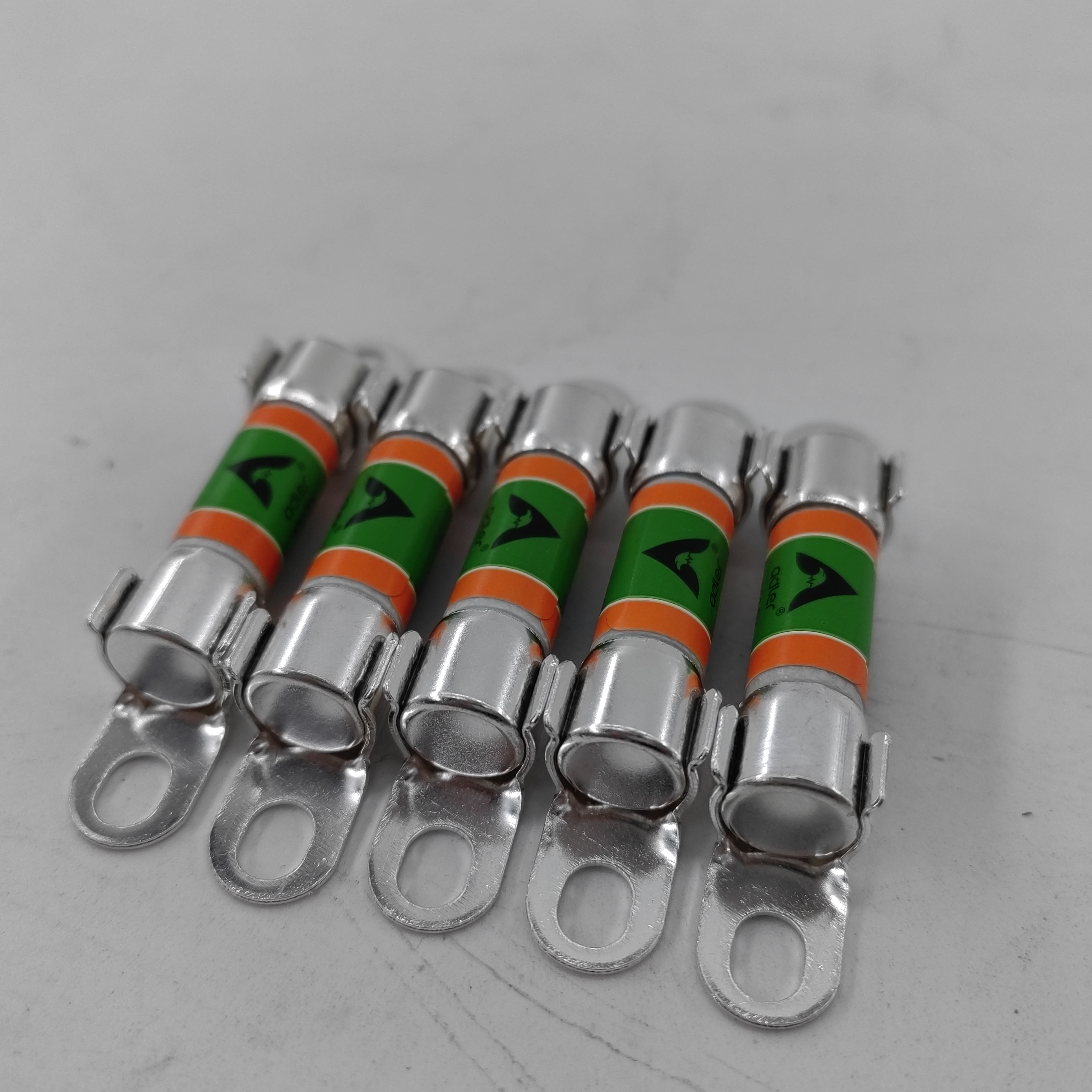

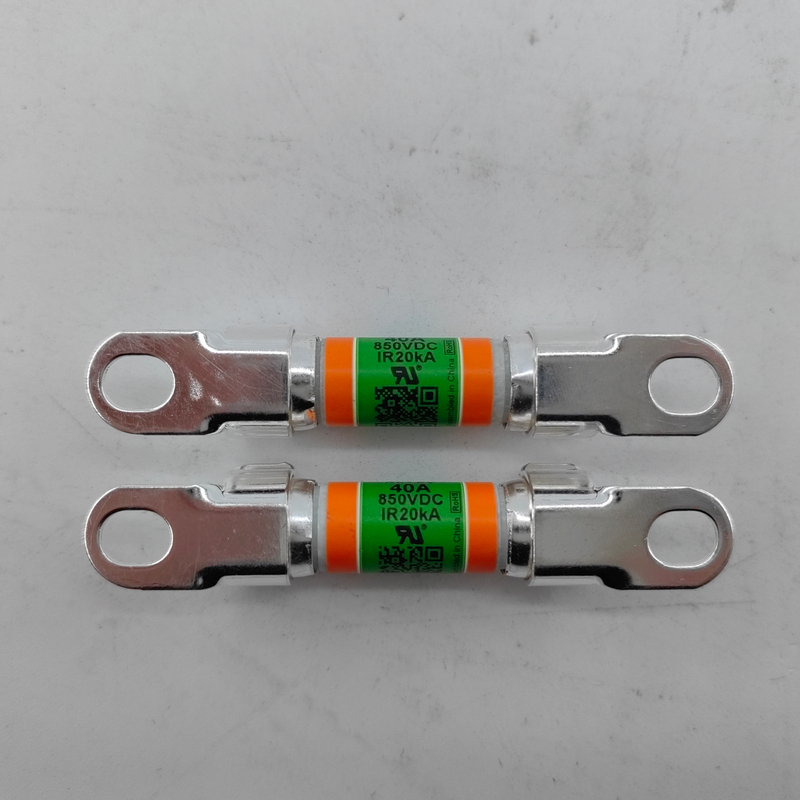

Detalle del fusible EV de alto voltaje serie Alder AE2 500VDC 10-50A
 | Características |
Fusible automotriz de 850 VCC
Corriente nominal: 5-50A
Máx. BC: 20 kA a 850 VCC
mín. BC: 2ln@850 VCC
Constante de tiempo: 1-3 ms
Dimensiones: 10x38mm
Fusible de uso general para protección auxiliar EV/HEV
Árbitro. Según UL 248-20; ISO 8820-8; GB-T 31465,6
Aprobación: TUV y UL
Portafusibles recomendado: BH114
| Especificaciones eléctricas |
| Número de pieza/Configuración | Corriente nominal | Código de amperios | Tensión nominal | Capacidad de ruptura | ||||
| Cartucho | Monte central | Montaje nivelado | Montaje en PCB 2P | Montaje en PCB 3P | ||||
| AE31500i07 | AE31500i04 | AE31500i05 | AE31500i06 | AE31500i08 | 5A | 1500 | 850 Vcc | 20 kA a 850 VCC |
| AE31800i07 | AE31800i04 | AE31800i05 | AE31800i06 | AE31800i08 | 8A | 1800 | ||
| AE32100i07 | AE32100i04 | AE32100i05 | AE32100i06 | AE32100i08 | 10A | 2100 | ||
| AE32150i07 | AE32150i04 | AE32150i05 | AE32150i06 | AE32150i08 | 15A | 2150 | ||
| AE32200i07 | AE32200i04 | AE32200i05 | AE32200i06 | AE32200i08 | 20A | 2200 | ||
| AE32250i07 | AE32250i04 | AE32250i05 | AE32250i06 | AE32250i08 | 25A | 2250 | ||
| AE32300i07 | AE32300i04 | AE32300i05 | AE32300i06 | AE32300i08 | 30A | 2300 | ||
| AE32350i07 | AE32350i04 | AE32350i05 | AE32350i06 | AE32350i08 | 35A | 2350 | ||
| AE32400i07 | AE32400i04 | AE32400i05 | AE32400i06 | AE32400i08 | 40A | 2400 | ||
| AE32450i07 | AE32450i04 | AE32450i05 | AE32450i06 | AE32450i08 | 45A | 2450 | ||
| AE32500i07 | AE32500i04 | AE32500i05 | AE32500i06 | AE32500i08 | 50A | 2500 | ||
| Característica de tiempo versus corriente |
| Corriente nominal | 110% | 135% | 150% | 200% | 300% | 500% |
| 5 - 50A | >4h | 150s - 1h | 10-1000 | 0,5-100 s | 0,1-15 s | 0,05-1 s |
| Sistema de números de pieza |
| AE3 | 2500 | i | 07 | |
| Serie de productos: AE3 | ||||
| Código de amperios: 50A | ||||
| Tensión nominal: i=850V | ||||
Código Suplementario: 07=Cilíndrico; 04=Montaje central; 05=Montaje nivelado; 06=PCB 2P; 08=PCB 4P | ||||

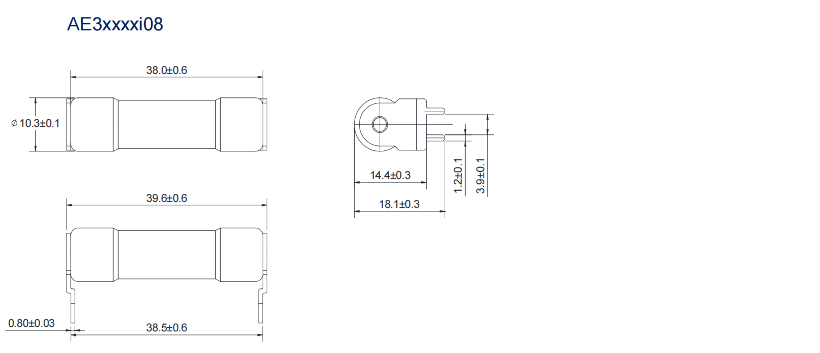

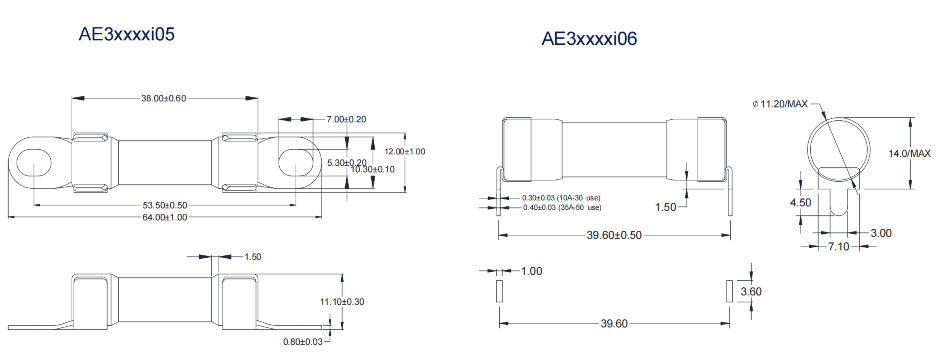

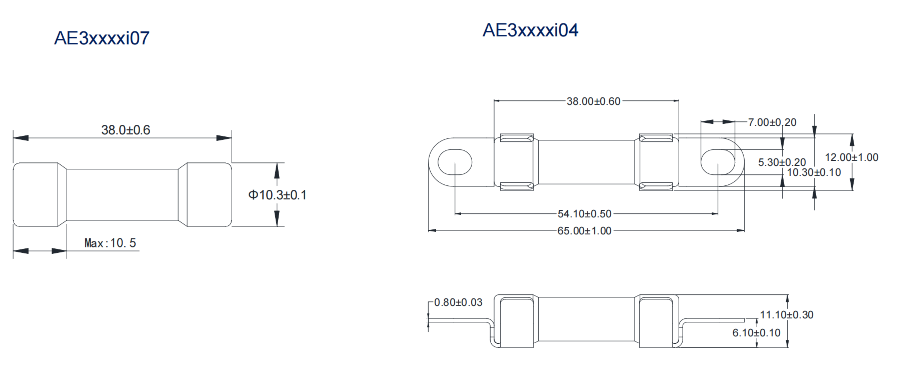

| Dimensions |
