HVC2P28FS
Amphenol
| Cantidad: | |
|---|---|
Detalle del conector de alto voltaje Amfenol HVC de 2,8 mm y 2 polos
 | Número de pieza |
Enchufe:
HVC2P28FS X 02 (blindaje de 2,5 mm²)
HVC2P28FS X 04 (blindaje de 4 mm²)
HVC2P28FS X 05 (blindaje de 5 mm²)

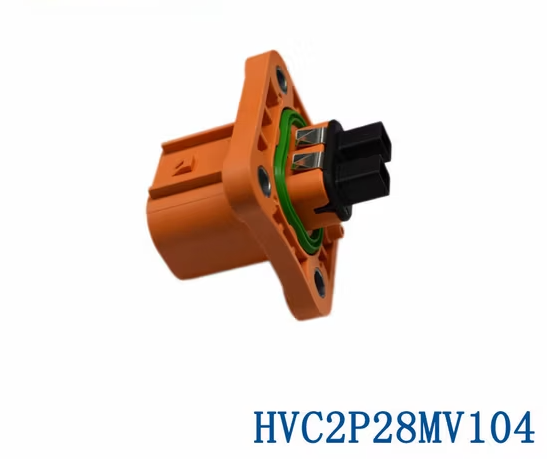

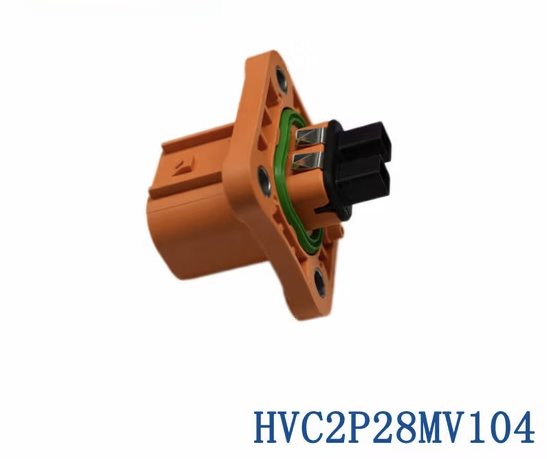

Zócalo:
HVC2P28MV X 02 (blindaje de 2,5 mm²)
HVC2P28MV X 04 (blindaje de 4 mm²)
HVC2P28MV X 05 (blindaje de 5 mm²)
' X ' indica el código 1/2/3/4/5/6
Diseño de acoplamiento:
bloqueo secundario
Sistema de terminales:
0,8 x 2,8 mm, plateado
Tamaño del cable 2,5/4/5 mm²
Sistema de contacto HVIL, 0,5 mm²
Tecnología de terminación:
Engarzado para terminal de potencia
Engarzado para terminal HVIL
General:
IP67, IP6K9K (acoplado)
IPXXB (no acoplado)
Blindaje
HVIL de 360°
| Característica de rendimiento |
Fuerza de extracción : ≤ 75N
Rango de temperatura: -40 ℃ a + 140 ℃
Rango de voltaje: 900 VCC
Ciclos de apareamiento: 50 min
Corriente nominal:
2,5 mm² = 20 A a 85 ℃
4 mm² = 30 A a 85 ℃
5 mm² = 40 A a 85 ℃
Construcción:
Material de la carcasa: PA66-GF V0
Material del terminal: Aleación de Cu
| Información de cable individual | Diámetro del alambre (mm) | ||
| mín. | máx. | ||
| Lado del enchufe | Escudo de 2,5 mm² | 4.4 | 5.1 |
| Escudo de 4,0/5,0 mm² | 5.1 | 5.9 | |
| Lado en línea | Escudo de 2,5 mm² | 4.4 | 5.1 |
| Escudo de 4,0/5,0 mm² | 5.1 | 5.9 | |

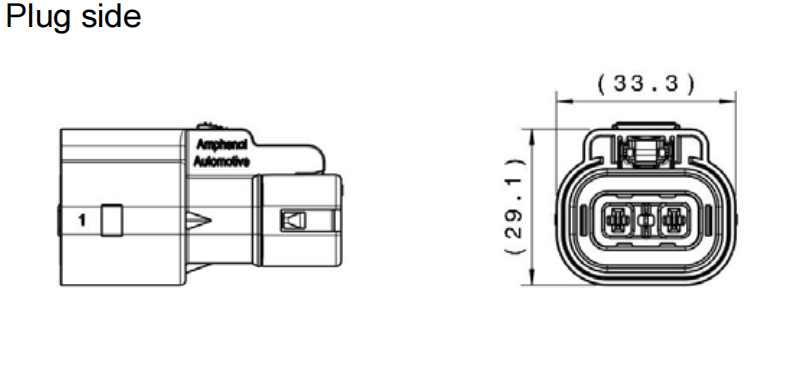

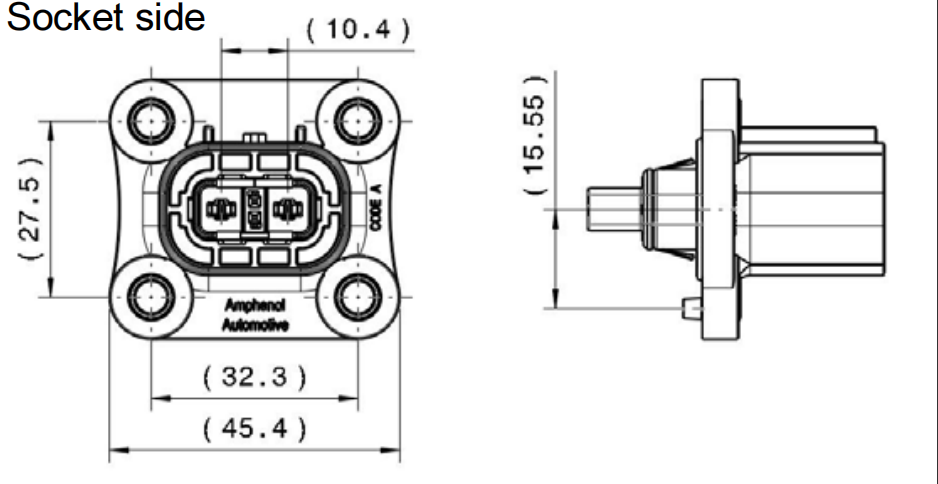

| Dimensions |
