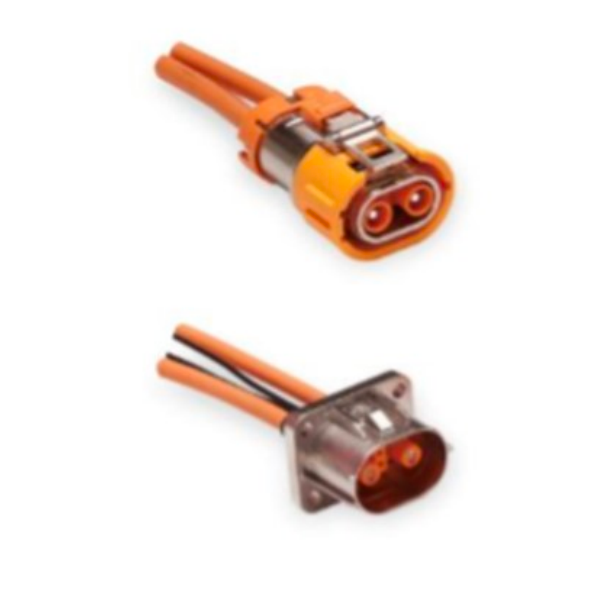

Amfenol HVMC2P24FS 2 polos Conectores metálicos de alto voltaje 1000VDC EV con HVIL

Detalle del conector metálico de alto voltaje de 2 polos Amfenol HVMC2P24 de 2,4 mm

Número de pieza

• Número de pieza:


  180°:


  HVMC2P24FS X02  (blindaje de 2,5 mm²)
  HVMC2P24FS X04  (blindaje de 4 mm²)

• Enchufe:

  HVMC2P22MV X 02 (2,5 mm²)
  HVMC2P22MV X 04 (4 mm²)


'X' indica el código 1/2/3/4

Presupuesto

• Diseño de acoplamiento:
  Garantía de bloqueo por CPA


• Sistema de terminales:
  2 terminales Radsok de φ2,4 mm, chapado en plata Tamaño del cable 2,5/4 mm²,
  sistema de contacto HVIL
  blindado

• Tecnología de terminación:
  Engarzado para terminal de alimentación hembra
  Engarzado para terminal de señal hembra

• General:
  IP67, IP6K9K (acoplado)
  IPXXB (no acoplado)
  HVIL
  Blindaje de 360°
  LV215

Característica de rendimiento

• Fuerza de extracción : ≤ 100N

• Rango de temperatura: -40 ℃ a + 140 ℃

• Rango de voltaje: 10 00 VCC

• Ciclos de apareamiento:  ≥50 ciclos

• Corriente nominal:
      2,5 mm² = 20 A
      4 mm² = 32 A


• Construcción:
  Material de la carcasa: PA66-GF V0
  Material del terminal: Aleación de cobre

          RFI/EMI: blindaje metálico

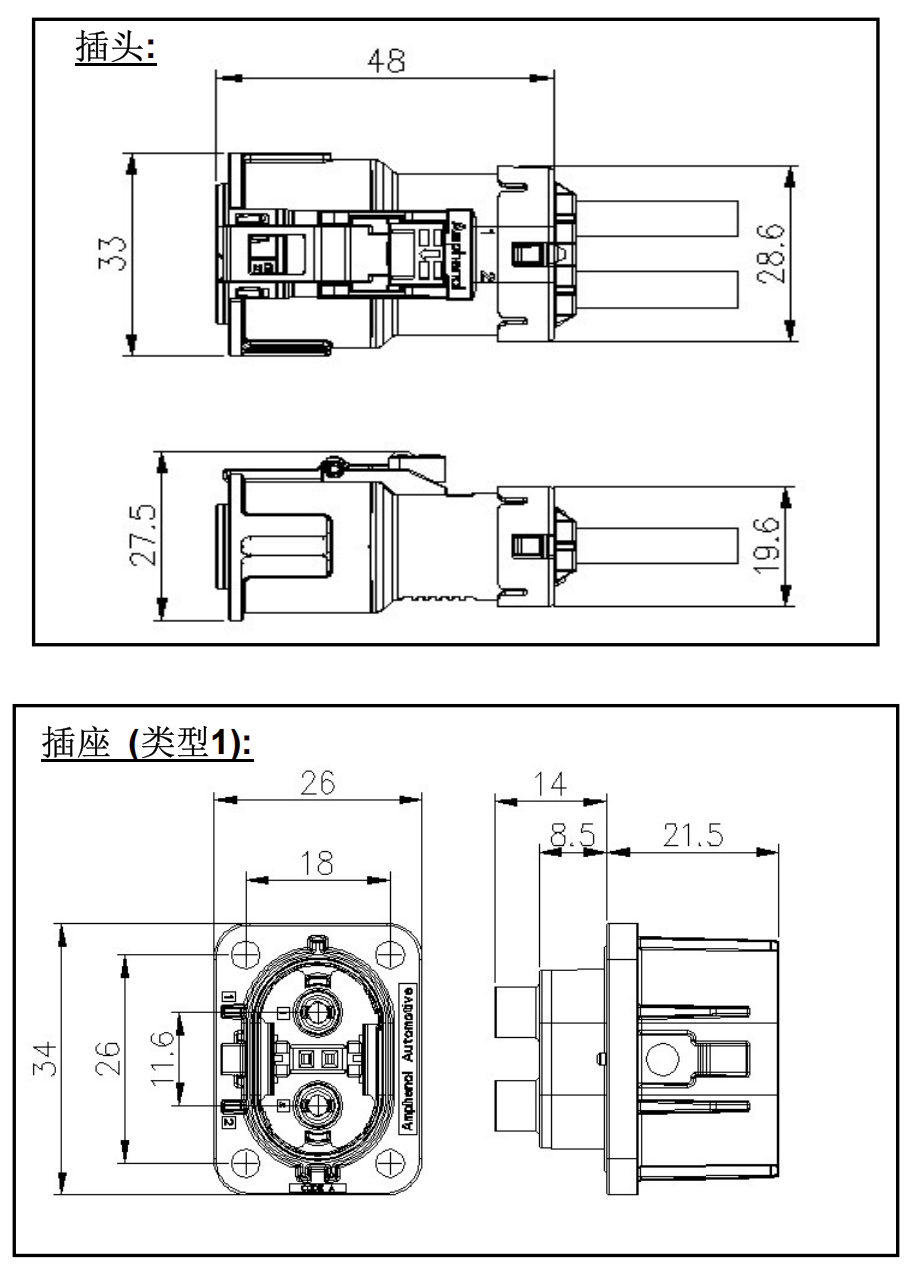

dimensiones
