10KW KL-C-35025 350V 25A cargador a bordo refrigeración por aire/líquido IP67 con CAN Bus/habilitación

10KW KL-C-35025 350V 25A cargador a bordo refrigeración por aire/líquido IP67 con CAN Bus/habilitación

El cargador de 10 KW de la serie KL-C fue especialmente diseñado para suministrar electricidad a la batería de vehículos eléctricos sobre la base de China.
estándares para el cargador. Este producto no sólo tiene las ventajas de alta eficiencia, tamaño pequeño, alta estabilidad, larga vida útil, sino también alta
grado de protección, alta confiabilidad y función de protección completa, etc. Definitivamente es una fuente de alimentación de carga ideal para vehículos eléctricos.

Modelo:
KL-C-35025
Marca del producto:
Keller

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Descripción del Producto

Introducción 10KW OBC/cargador a bordo

Características clave:

Salida de voltaje y corriente: ofrece un potente voltaje amplio de 10 KW con clasificación de 36 V, 48 V, 80 V, 96 V, 150 V, 200 V, 310 V. 350 V que garantiza tiempos de carga rápidos y minimiza el tiempo de inactividad de los vehículos.

Eficiencia superior: Diseñado para un rendimiento óptimo, este cargador aumenta la eficiencia de conversión eléctrica, lo que lo convierte en líder en su clase en conservación de energía y reducción de costos operativos.

Protección Avanzada: Con una clasificación IP67, está totalmente protegido contra el ingreso de polvo y la inmersión en agua, garantizando durabilidad en diversas condiciones ambientales. Además, los mecanismos internos de protección térmica protegen contra el sobrecalentamiento, lo que mejora aún más la vida útil y la seguridad del cargador.

Comunicación inteligente: Incorpora comunicación de bus CAN para una integración perfecta con los sistemas de gestión de vehículos, lo que permite procesos de carga inteligentes y monitoreo en tiempo real del estado y diagnóstico de carga.

Diseño compacto: A pesar de su potente potencia de 10 KW, está diseñado para ser liviano y compacto, lo que garantiza una fácil instalación e integración en varias plataformas de vehículos sin comprometer el espacio ni agregar peso excesivo.

Datos técnicos de 10KW OBC/cargador a bordo con refrigeración por aire/refrigeración líquida

Entrada CAde	KL-C-36150-3AX-XX-X	KL-C-48150-3AX-XX-X	KL-C-80100-3AX-XX-X	KL-C-9680-3AX-XX-X	KL-C-15060-3AX-XX-X	KL-C-20045-3AX-XX-X	KL-C-31030-3AX-XX-X	KL-C-35025-3AX-XX- X
Voltaje de entrada	3P 220/240VCA(3P + PE) 1P 85 - 300VCA
Máx. corriente de entrada monofásica	30A
Frecuencia de entrada	45 - 65Hz
Potencia máxima de entrada	10,5 KW @ 3P 220 VCA 3.5KW@1P 220VCA 1.7KW@1P 110VCA
factor de potencia	> 0,99
X capacidad	2,2 µF
Capacidad Y L1--PE	15.1nFX3

Entrada CAde	KL-C-36150-3BX-XX-X	KL-C-48150-3BX-XX-X	KL-C-80100-3BX-XX-X	KL-C-9680-3BX-XX-X	KL-C-15060-3BX-XX-X	KL-C-20045-3BX-XX-X	KL-C-31030-3BX-XX-X	KL-C-35025-3BX-XX-X
Voltaje de entrada	3P 220/380/440/480VCA(3P+PE) 1P 85-300VCA
Máx. corriente de entrada monofásica	15A
Frecuencia de entrada	45 - 65Hz
Potencia máxima de entrada	10,5 KW@3P 323-520 VCA 5.5KW@3P 220VCA 3.5KW@1P 220VCA 1.7KW@1P110VAC
factor de potencia	> 0,99
X capacidad	2,2 µF
Capacidad Y L1--PE	15.1nFX3

Entrada CAde	KL-C-36150-3CX-XX-X	KL-C-48150-3CX-XX-X	KL-C-80100-3CX-XX-X	KL-C-9680-3CX-XX-X	KL-C-15060-3CX-XX-X	KL-C-20045-3CX-XX-X	KL-C-31030-3CX-XX-X	KL-C-35025-3CX-XX-X
Voltaje de entrada	3P 600VCA (3P+PE) 1P 220VCA/1P 110VCA
Máx. corriente de entrada monofásica	10A
Frecuencia de entrada	45 - 65Hz
Potencia máxima de entrada	10,5 KW @ 3P 600 VCA
factor de potencia	> 0,99
X capacidad	2,2 µF
Capacidad Y L1--PE	15.1nFX3

Salida CC	KL-C-36150	KL-C-48150	KL-C-80100	KL-C-9680	KL-C-15060	KL-C-20045	KL-C-31030	KL-C-35025
Aplicable a baterías de litio	36V	36-48V	80V	80-96V	150V	200V	310V	350V
Aplicable a baterías de plomo-ácido	36V	48V	84V	96V	144V
Rango de voltaje	21-48 VCC	28-63 VCC	51-115 VCC	56-126 VCC	86-193 VCC	115-257 VCC	180-400 VCC	202-450 VCC
Precisión del voltaje de salida	0,5%
Precisión de la corriente de salida	0,5% FS
Corriente de salida máxima	150A	150A	100A	80A	60A	45A	30A	25A
Potencia máxima de salida @ 3P220VAC	7kW	10kW
Potencia máxima de salida (monofásica)	3.3KW@1P220VAC 1.5KW@1P110VAC
Eficiencia	Hasta 95%

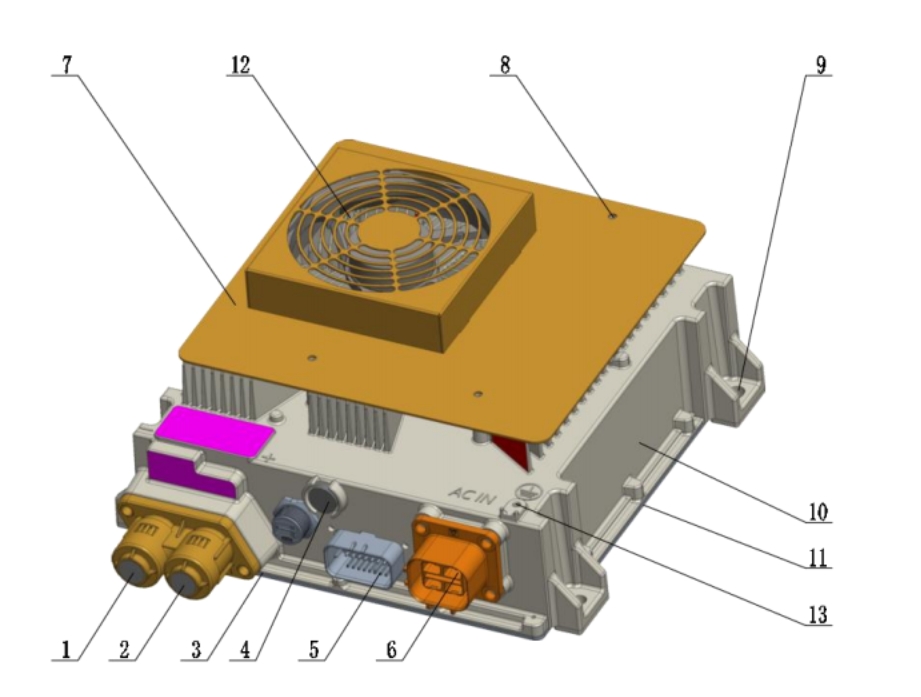

Resumen de los principales componentes estructurales.

1. Salida positiva	2. Salida negativa
3. Ranura para tarjeta TF	4. Respirador impermeable
5. Toma de comunicación	6. Toma de entrada de CA
7. Cubierta de los fanáticos	8. Orificio para tornillo de fijación de la cubierta
9. Punto del tornillo de fijación del cargador	10. Vivienda
11. Placa inferior del cargador	12. Aficionados
13. Punto de puesta a tierra de PE

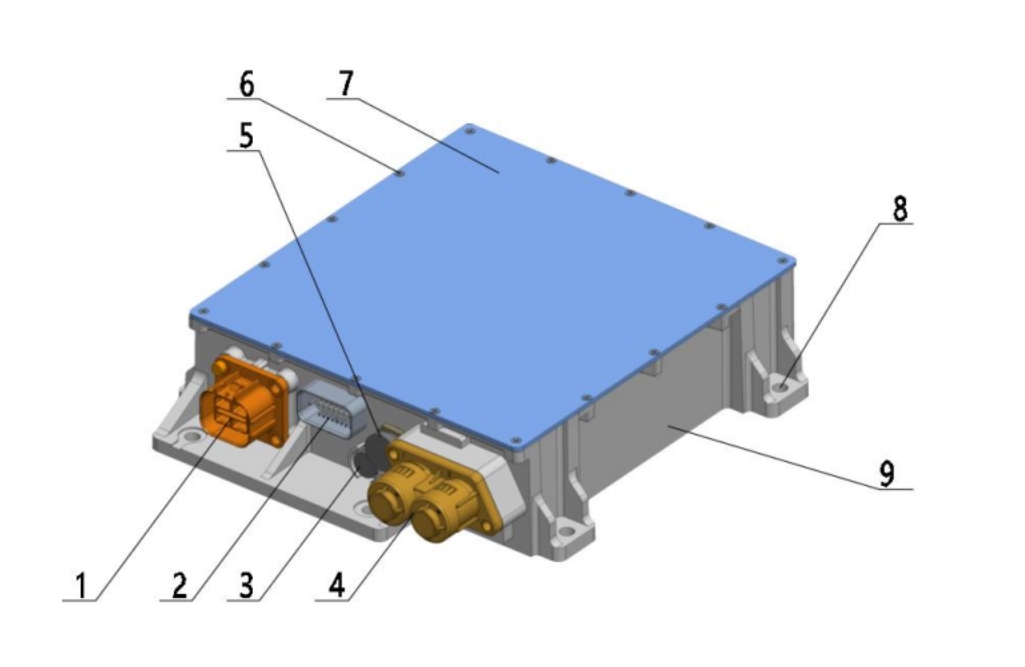

1. Toma de entrada de CA	2. Toma de comunicación
3. Respirador impermeable	4. Salida positiva y negativa
5. Ranura para tarjeta TF	6. Tornillo de la placa de cubierta
7. Placa de cubierta	8. Punto de fijación del tornillo
9. Vivienda

Dimensions

Aplique el tipo de refrigeración por aire y refrigeración líquida, coincida con la plataforma EV configurada con sistema de refrigeración líquida o no. Es obligatorio instalar un gabinete no cerrado para hacer cumplir la refrigeración por aire del cargador y un flujo de aire adecuado para ayudar a la disipación del calor del cargador.

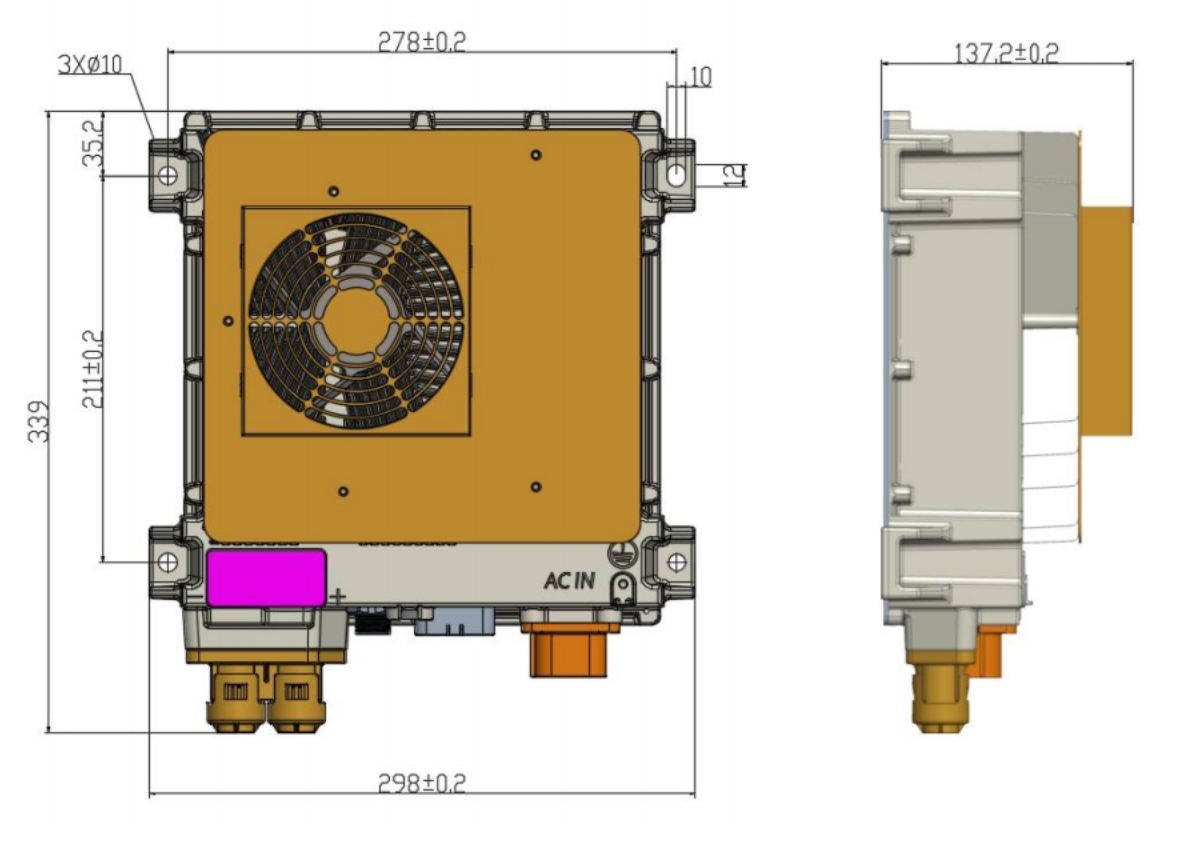

Versión de refrigeración por aire

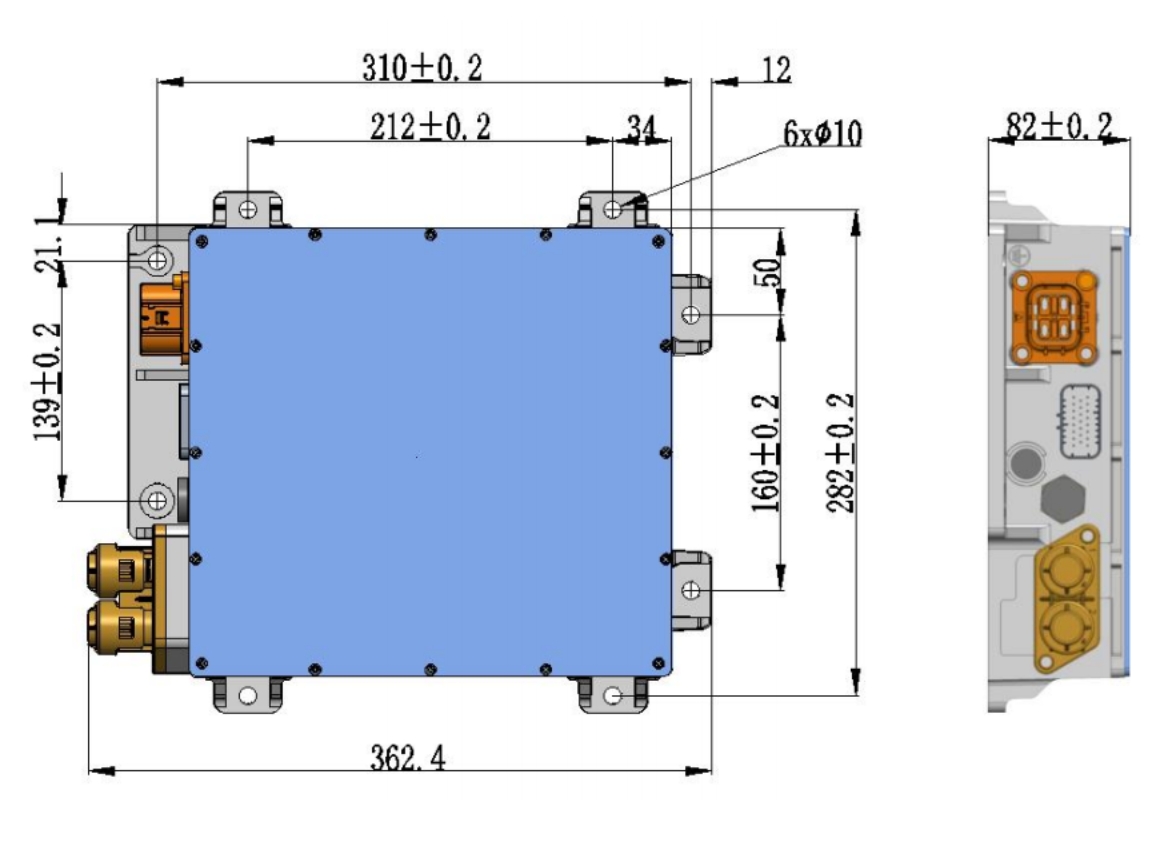

Versión líquida

Conclusión:

El cargador a bordo de la serie KL-C es una solución excepcional para vehículos eléctricos que requieren entradas de alto voltaje. Personifica la combinación de avance tecnológico con eficiencia práctica, lo que lo convierte en un activo indispensable para la electrificación del transporte. Con este cargador, los fabricantes y propietarios de vehículos eléctricos pueden esperar no solo un producto, sino una solución de carga integral que satisfaga las necesidades de la conducción eléctrica actual.
